HSG工程液压缸-液压油缸-丰淳液压缸

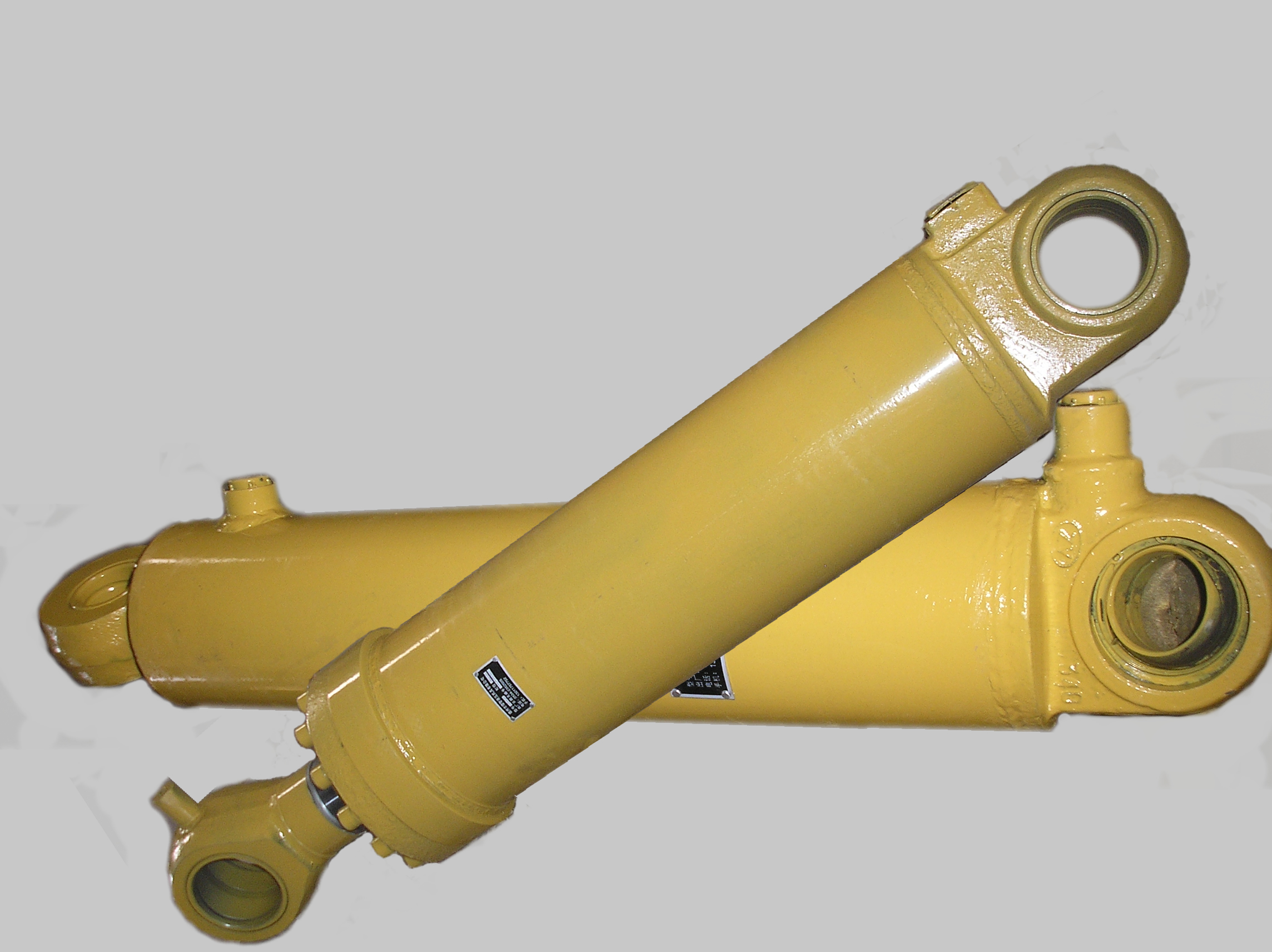

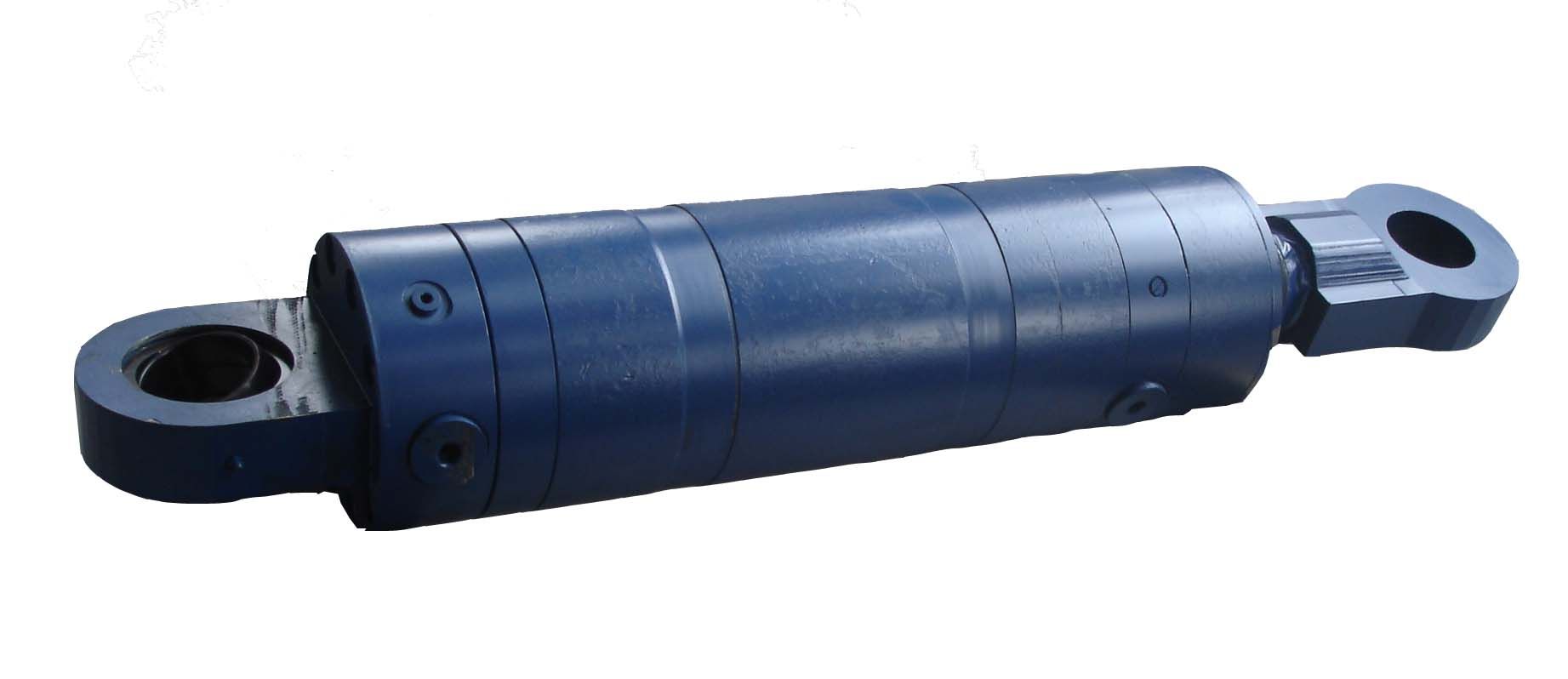

HSG工程液压缸

产品特点：

●最高额定工作压力为32MPA。
●结构简单、小型、轻量、高强度。
●密封系统
本公司液压缸全部选用PARKER,MERKEL及宝色霞板公司的能克服工程机械、矿山机械、起重运输各种行业使用条件的密封圈，以及本公司独特的密封系统设计，有效的解决了活塞杆端油液的渗漏和活塞杆干摩擦现象的发生。
●活塞杆
用精密磨削的高强度碳钢制造。以提高杆体强度的设计理念和高性能热处理为基础，通过镀覆硬铬和CNC数控抛光，保证了表面网纹的均匀及高光洁度，从而保证了表面油膜的良好性，提高密封件的使用寿命。所有活塞杆和活塞组件在最小横截面处具有基于额定载荷下抗拉强度的起码4：1的安全系数。
●导向套
由高强度球墨铸铁和缓冲内孔烧铜焊的高强度碳钢制成。在保证较高耐磨性的同时，避免了因缓冲套和导向套摩擦，钢件和钢件产生胶结，拉伤现象。分布于导向套内的进口酚醛支承环具有很高的耐压承载能力，可以消除活塞杆和导向套之间的所有金属对金属的接触。导向和支撑长度的合理布局在提高侧向承载能力、吸收冲击、增加接触面积的同时使轴承应力减至最小，延长了液压缸和密封件二者寿命。
●缸体
采用高强度合金钢制成，按照合适强度、合适尺寸改变缸体壁厚制造的本公司缸体内面经滚光加工达到良好的表面光洁度和硬度，以便使内摩擦力减至最小，并提高耐磨性从而使密封件的使用寿命延长。
●活塞和活塞密封件
标准活塞为一件式钢质结构，并为同心度而配合于活塞杆。活塞与活塞杆之间的长螺纹旋合和钢珠的牢靠锁定在易于安装便利的同时，更充分保证在高速度负载条件下的可靠工作。活塞与活塞杆螺纹旋合部位的设计，摒弃了传统的前导向后螺纹的理念，采用前螺纹后导向的设计思维，在充分利用活塞杆螺纹部分热处理深度、硬度的同时，并且大大增加了活塞杆杆体受轴向载荷的横截面积，把活塞杆强度提高到最大程度。
活塞密封结构除保证液压缸正常使用之外，在主密封和支承环前后各加入一条纳污环，有助于保护活塞密封件免遭污染物之害，从而提高了密封件的使用寿命。
●缓冲
本系列液压缸缓冲套均采用高强度合金钢制作。经过热处理和表面处理后能充分保证液压缸使用时前后缓冲作用过程中高背压的考验。而且内藏能够在行程终端吸收冲击和泄压的缓冲机构。缓冲套和活塞杆之间的有效间隙不仅可以减小液压缸启动压力，并且具有自动调整同心度的作用，消除同轴度误差的影响，缓冲性能良好，可降低噪声和冲击载荷，延长机器的使用寿命。
●焊接
机器人焊接，有效避免了手动焊接质量的不稳定因素，并经专业人员超声波探伤，杜绝焊接缺陷的发生。
●安全
根据需要，能够比较容易地安装各种具有专用慢回程计数平衡以及紧急关闭等功能的阀。

■型号意义

■技术规格

型号	缸径/mm	活塞杆直径/mm			工作压力160MPa						最大行程/mm
		速比1.33	速比1.46	速比2	速比1.33		速比1.46		速比2
		速比1.33	速比1.46	速比2	推力/N	拉力/N	推力/N	拉力/N	推力/N	拉力/N
HSG※01-40/dE	40	20	22	25	20100	15070	20100	14010	20100	12270	500
HSG※01-50/dE	50	25	28	32	31400	23550	31400	18560	31400	15010	600
HSG※01-63/dE	63	32	35	45	49870	37010	49870	34480	49870	24430	800
HSG※01-80/dE	80	40	45	55	80420	60320	80420	54980	80420	42410	(1000) 2000
HSG※01-90/dE	90	45	50	63	101790	76340	101790	40360	101790	51900	(1100) 2000
HSG※01-100/dE	100	50	55	70	125660	94240	125660	87650	125660	64060	(1350) 4000
HSG※01-110/dE	110	55	63	80	152050	114040	152050	102180	152050	71600	(1600) 4000
HSG※01-125/dE	125	63	70	90	196350	146480	196350	134770	196350	94500	(2000) 4000
HSG※01-140/dE	140	70	80	100	246300	184730	246300	165880	246300	120600	(2000) 4000
HSG※01-150/dE	150	75	85	105	282740	212060	282740	193210	282740	144280	(2000) 4000
HSG※01-160/dE	160	80	90	110	321700	241270	321700	219910	32170	169600	(2000) 4000
HSG※01-185/dE	180	90	100	125	407150	305370	407150	281500	407150	210800	(2000) 4000
HSG※01-200/dE	200	100	110	140	502660	376990	502660	350600	502660	256300	(2000) 4000
HSG※01-220/dE	220	-	125	160	608200		608200	411860	608200	286500	4000
HSG※01-250/dE	250	-	140	180	785600		785600	539100	785600	378200	4000

■外形尺寸

尺寸/mm

缸径D	Ф	d			d1	R	b	L6	M2	L8	L5	L7	L1	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
40	57	20	22	※25	20或GE20ES	25		30	M16×1.5	30	30	65	225	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35		40	M22×1.5	35	40		243	M18×1.5		75
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	40	40		258	M18×1.5		90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	45	50	75 △65	300	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	45	50	66 ▲76	305 ▲325	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	50	60	72 ▲82	304 ▲360	M27×2	20
110	140	55	63	80					M48×2	55		77 ▲87	360 ▲380
125	152	63	70	90					M52×2	60		78	370
140	168	70	80	100	60或GE60ES	70		75	M60×2	65	70	85 ▲95	405 ▲425
150	180	75	85	105					M64×2	70	75	92 ▲102	420 ▲440	M33×2	22
160	194	80	90	110					M68×2	75	70	100	435	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	85	89	107	480	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	95	100	110	510		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	105	110	120	560		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	115	112	135	614		25

缸径D	L15	L16	L11	L17	Ф3	Ф4	Ф5	H3	L21	n-Ф6	L31	L32	S
80	125	185	275	25	115	145	175	20	81	8-Ф13.5	>215 <160+S	>200 <190+S	55
90	140	200	280 ▲300	25	130	160	190		82 ▲92	8-Ф15.5	>225 <165+S	>210 <195+S	60
100	155	230	310 ▲330	30	145	180	210		88 ▲98	8-Ф18	>250 <170+S	>230 <210+S	80
110	170	245	330 ▲350		160	195	225	22	95 ▲105	8-Ф18	>260 <190+S	>225 <225+S	70
125	185	260	340		175	210	240	22	98	10-Ф18	>255 <200+S	>235 <240+S	55
140	200	290	370 ▲390	35	190	225	260	24	108 ▲118	10-Ф20	>290 <210+S	>265 <250+S	80
150	215	305	385 ▲405		205	245	285	26	114 ▲124	10-Ф22	>305 <225+S	>285 <265+S	80
160	230	320	400		220	260	300	28	119	10-Ф22	>310 <240+S	>290 <280+S	70
180	255	360	440	42	245	285	325	30	130	10-Ф24	>345 <255+S	>320 <300+S	90
200	285	405	460	40	275	320	365	32	143	10-Ф26	>365 <265+S	>340 <315+S	100
220	320	455	503	53	305	355	405	34	156	10-Ф29	>395 <285+S	>365 <340+S	100
250	350	500	547	55	330	390	450	36	171	12-Ф32	>430 <315+S	>395 <375+S	105

注：1.带▲者仅为速比φ＝2时的接连尺寸。

2 带※者速比为1.7。

3 带△者仅为Ф80缸卡键式尺寸。

4 铰轴荷中法兰连接的行程不得小于表中S值。

缸径D	Ф	d			d1	R	b	L6	M2	L9	L5	L7	L3	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	35	40	65	218	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	40	50	75 △65	255	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	50	50	66 ▲76	260 ▲280	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	55	60	72 ▲82	290 ▲310	M27×2	20
110	140	55	63	80					M48×2	60		77 ▲87	305 ▲325
125	152	63	70	90					M52×2	65		78	310
140	168	70	80	100	60或GE60ES	70		75	M60×2	70	70	85 ▲95	340 ▲360
150	180	75	85	105					M64×2	75	75	92 ▲102	350 ▲370	M33×2	22
160	194	80	90	110					M68×2	80	70	100	360	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	90	89	107	395	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	100	100	110	415		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	110	110	120	455		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	120	122	135	499		25

缸径D	L15	L16	L13	L17	Ф3	Ф4	Ф5	H3	L23	n-Ф6	L35	L36	S
80	125	185	230	25	115	145	175	20	36	8-Ф13.5	>170 <115+S	>155 <145+S	55
90	140	200	235 ▲255	25	130	160	190		37 ▲47	8-Ф15.5	>180 <120+S	>165 <150+S	60
100	155	230	260 ▲280	30	145	180	210		38 ▲48	8-Ф18	>200 <120+S	>180 <160+S	80
110	170	245	275 ▲295		160	195	225	22	40 ▲50	8-Ф18	>205 <135+S	>185 <170+S	70
125	185	260	280		175	210	240	22	38	10-Ф18	>195 <140+S	>175 <180+S	55
140	200	290	305 ▲325	35	190	225	260	24	43 ▲53	10-Ф20	>225 <145+S	>200 <185+S	80
150	215	305	315 ▲335		205	245	285	26	44 ▲54	10-Ф22	>235 <155+S	>215 <195+S	80
160	230	320	325		220	260	300	28	44	10-Ф22	>235 <165+S	>215 <205+S	70
180	255	360	355	42	245	285	325	30	45	10-Ф24	>260 <170+S	>235 <215+S	90
200	285	405	365	40	275	320	365	32	48	10-Ф26	>270 <170+S	>245 <220+S	100
220	320	455	398	53	305	355	405	34	51	10-Ф29	>290 <180+S	>260 <235+S	100
250	350	500	432	55	330	390	450	36	56	12-Ф32	>315 <200+S	>280 <260+S	105

注：1 M用于速比φ＝1.46和2；M仅用于速比φ＝1.33。

2 带▲者仅为速比φ＝2时的接连尺寸。

3 带△者仅为Ф80缸卡键式尺寸。

4 铰轴荷中法兰连接的行程不得小于表中S值。

缸径D	Ф	d			d1	R	b	L6	M2	M3	L9	L5	L7	L4	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
40	57	20	22	※25	20或GE20ES	25		30	整体式活塞杆			30	65	218	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35		40	整体式活塞杆			40		240	M18×1.5		75
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	M24×1.5	35	40		270	M18×1.5		90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	M30×1.5	40	50	75 △65	317	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	M33×2	50	50	66 ▲76	312 ▲332	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	M36×2	55	60	72 ▲82	357 ▲377	M27×2	20
110	140	55	63	80					M48×2	M42×2	60		77 ▲87	372 ▲392
125	152	63	70	90					M52×2	M48×2	65		78	377
140	168	70	80	100	60或GE60ES	70		75	M60×2	M53×2	70	70	85 ▲95	418 ▲438
150	180	75	85	105					M64×2	M56×2	75	75	92 ▲102	428 ▲448	M33×2	22
160	194	80	90	110					M68×2	M60×2	80	70	100	438	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	M68×3	90	89	107	483	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	M76×3	100	100	110	513		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	M85×3	110	110	120	565		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	M95×3	120	122	135	624		25

缸径D	L15	L16	L14	L17	Ф3	Ф4	Ф5	H3	L24	n-Ф6	L37	L38	S
80	125	185	292	25	115	145	175	20	98	8-Ф13.5	>230 <175+S	>215 <205+S	55
90	140	200	287 ▲307	25	130	160	190		89 ▲99	8-Ф15.5	>230 <170+S	>215 <200+S	60
100	155	230	327 ▲347	30	145	180	210		105 ▲115	8-Ф18	>265 <185+S	>245 <225+S	80
110	170	245	342 ▲362		160	195	225	22	107 ▲117	8-Ф18	>270 <200+S	>250 <235+S	70
125	185	260	347		175	210	240	22	105	10-Ф18	>260 <205+S	>240 <245+S	55
140	200	290	383 ▲403	35	190	225	260	24	121 ▲131	10-Ф20	>305 <225+S	>280 <265+S	80
150	215	305	393 ▲413		205	245	285	26	122 ▲132	10-Ф22	>315 <235+S	>295 <275+S	80
160	230	320	403		220	260	300	28	122	10-Ф22	>315 <245+S	>295 <285+S	70
180	255	360	443	42	245	285	325	30	133	10-Ф24	>350 <260+S	>325 <305+S	90
200	285	405	463	40	275	320	365	32	146	10-Ф26	>370 <220+S	>345 <320+S	100
220	320	455	508	53	305	355	405	34	160	10-Ф29	>400 <290+S	>370 <345+S	100
250	350	500	557	55	330	390	450	36	181	12-Ф32	>440 <325+S	>405 <385+S	105

注：1 M2用于速比φ＝1.46和2；M3仅用于速比φ＝1.33。

2 带▲者仅为速比φ＝2时的接连尺寸。

3 带※者速比为1.7。

4 带△者仅为Ф80缸卡键式尺寸。

5 铰轴荷中法兰连接的行程不得小于表中S值。

缸径	Ф	Ф1	D	l1	l2	l3	l4	l5	R×T(厚)	2-M	M1×L(长)
63	76	90	30	40	77	273＋行程	310＋行程	275＋行程	35×35	M18×1.5	M27×2×（35）
80	95	110	40	45	77	302＋行程	365＋行程	310＋行程	45×35	M18×1.5	M27×2×（35）

缸径	Ф	D	l1	l2	l3	l4	l5	R×T(厚)	2-M	M1×L（长）
80	95	40	45	65	302＋行程	365＋行程	310＋行程	45×45	M18×1.5	M32×2×（45）
90	108	40	45		307＋行程	370＋行程	310＋行程	45×45	M18×1.5	M36×2×（50）
100	121	50	55		352＋行程	430＋行程	365＋行程	60×60	M22×1.5	M42×2×（55）
110	133			70	362＋行程	440＋行程	370＋行程			M48×2×（60）
125	152			82	383＋行程	455＋行程	380＋行程			M52×2×（65）
140	168	60	65	87	412＋行程	500＋行程	420＋行程	70×70	M27×2	M60×2×（70）
160	194	60	65	95	427＋行程	515＋行程	430＋行程	70×70	M27×2	M68×2×（75）
180	219	70	75	100	488＋行程	590＋行程	490＋行程	80×80	M33×2	M76×3×（85）
200	245	80	85	105	518＋行程	630＋行程	520＋行程	90×90	M33×2	M85×3×（95）
220	273	90	90	110	565＋行程	690＋行程	565＋行程	100×100	M42×2	M95×3×（110）
250	299	100	100	120	598＋行程	730＋行程	595＋行程	110×110	M42×2	M100×3×（120）

缸径	Ф	Ф1	D	L1	L2	L3	L4	L5	R×T(厚)	2-M	M1×L(长)
80	95	120	40	45	65	302＋行程	365＋行程	310＋行程	45×45	M18×1.5	M32×2×（45）
90	108	140	40	45		307＋行程	370＋行程	310＋行程	45×45	M18×1.5	M36×2×（50）
100	121	150	50	55		352＋行程	430＋行程	365＋行程	60×60	M22×1.5	M42×2×（55）
110	133	165			70	362＋行程	440＋行程	370＋行程			M48×2×（60）
125	152	185			82	383＋行程	455＋行程	380＋行程			M52×2×（65）
140	168	200	60	65	87	412＋行程	500＋行程	420＋行程	70×70	M27×2	M60×2×（70）
160	194	220	60	65	95	427＋行程	515＋行程	430＋行程	70×70	M27×2	M68×2×（75）
180	219	250	70	75	100	488＋行程	590＋行程	490＋行程	80×80	M33×2	M76×3×（85）
200	245	270	80	85	105	518＋行程	630＋行程	520＋行程	90×90	M33×2	M85×3×（95）
220	273	300	90	90	110	565＋行程	690＋行程	565＋行程	100×100	M42×2	M95×3×（110）
250	299	330	100	100	120	598＋行程	730＋行程	595＋行程	110×110	M42×2	M100×3×（120）

订购
